CANNE IN ARGILla espansa

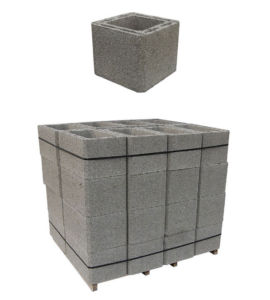

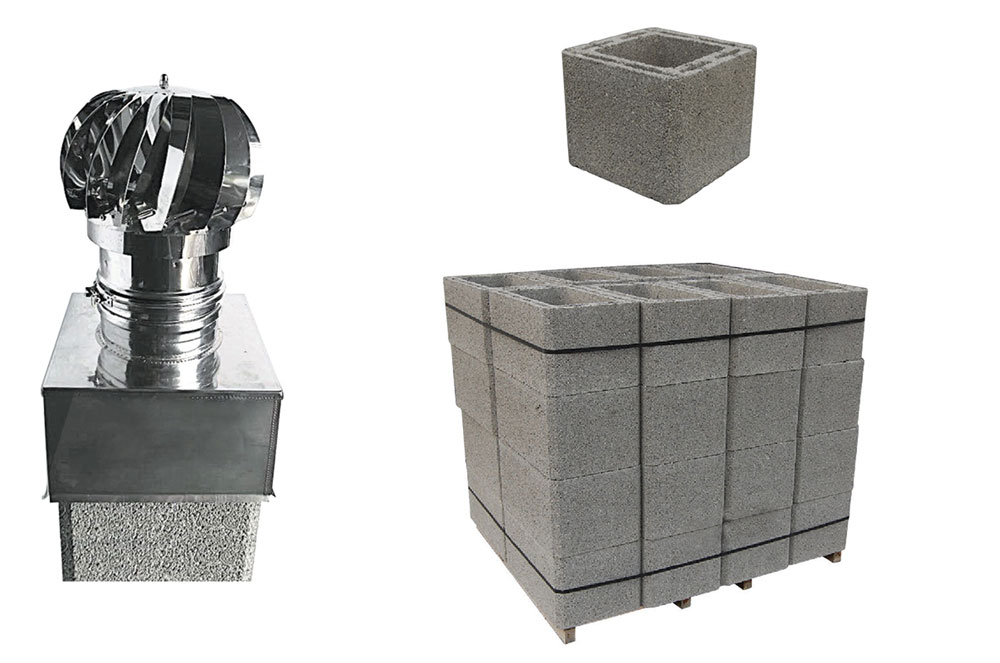

Le Canne in argilla espansa GEA tipologia Leca di Fibrotubi sono elementi in blocchi che consentono di realizzare condotti d’aerazione, come cavedi in cui inserire condotti fumari.
I blocchi sono di forma cubica da h 25 cm in calcestruzzo di argilla alleggerito, vibrocompresso con foro rettangolare/quadrato.
L’ utilizzo è limitato alle norme vigenti infatti non sono idonei per evacuare i prodotti delle combustioni o dei vapori di cottura.

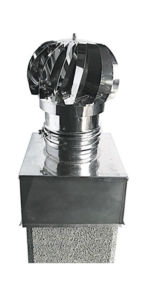

Le Canne in argilla espansa, sono completabili con le converse e comignoli inox linea Eterinox, oppure con comignoli in cemento linea GEA.
| Denominazione | Misure esterne in cm (cm) | Misure interne in cm | Elementi al ml | Q.tà per bancale | Peso kg/ml |
|---|---|---|---|---|---|
| Canna in argilla espansa | 25 x 25 | 15 x 15 | 4 | 16 | 38 |
| Canna in argilla espansa | 25 x 30 | 15 x 20 | 4 | 16 | 46 |
| Canna in argilla espansa | 25 x 40 | 15 x 30 | 4 | 12 | 56 |
| Canna in argilla espansa | 30 x 30 | 20 x 20 | 4 | 16 | 55 |
| Canna in argilla espansa | 36 x 36 | 25 x 25 | 4 | 9 | 65 |
| Canna in argilla espansa | 30 x 40 | 20 x 30 | 4 | 12 | 63 |
| Canna in argilla espansa | 40 x 40 | 30 x 30 | 4 | 9 | 76 |
| Canna in argilla espansa | 41 x 51 | 30 x 40 | 4 | 6 | 89 |
| Canna in argilla espansa | 52 x 52 | 40 x 40 | 4 | 4 | 106 |
| Canna in argilla espansa | 25 x 50 | 15 x 40 | 4 | 8 | 66 |
COMIGNOLI IN CEMENTO

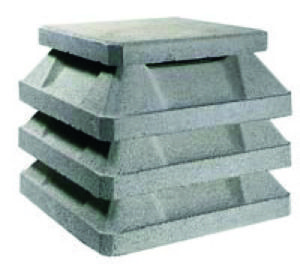

I comignoli in cemento GEA sono elementi per il convogliamento in atmosfera e dispersione dei prodotti della combustione. Realizzati in malta-cementizia sono installabili nella parte terminale del camino. Da scegliersi nella tipologia A oppure B pressato.
Finiture Colore:
Colore standard: Grigio Naturale.
Comignoli colorati nelle seguenti tonalità:
Testa di Moro – Rosso – Nero Ardesia
| Denominazione | Misure esterne in cm (cm) | Elementi al ml | Q.tà per bancale | Peso kg/ml |
|---|---|---|---|---|
| Comignolo di cemento “A” | 15 x 15 | 4 | 18 | 27 |
| Comignolo di cemento “A” | 15 x 20 | 4 | 18 | 30 |
| Comignolo di cemento “A” | 15 x 30 | 4 | 12 | 37 |
| Comignolo di cemento “A” | 20 x 20 | 4 | 12 | 35 |
| Comignolo di cemento “A” | 25 x 25 | 4 | 12 | 43 |
| Comignolo di cemento “A” | 20 x 30 | 4 | 12 | 43 |
| Comignolo di cemento “A” | 30 x 30 | 4 | 8 | 60 |
| Comignolo di cemento “A” | 30 x 40 | 5 | 8 | 85 |
| Comignolo di cemento “A” | 40 x 40 | 5 | 6 | 124 |
| Comignolo di cemento “A” | 40 x 50 | 5 | 4 | 165 |
| Comignolo di cemento “A” | 50 x 50 | 5 | 2 | 165 |
Finiture Colore:
Colore standard: Grigio Naturale.
Comignoli colorati nelle seguenti tonalità:
Testa di Moro – Rosso – Nero Ardesia
| Denominazione | Misure esterne in cm (cm) | Elementi al ml | Q.tà per bancale | Peso kg/ml |
|---|---|---|---|---|
| Comignolo di cemento “B” | 15 x 15 | 4 | 12 | 39 |
| Comignolo di cemento “B” | 15 x 20 | 4 | 12 | 44 |
| Comignolo di cemento “B” | 15 x 30 | 4 | 8 | 54 |
| Comignolo di cemento “B” | 15 x 40 | 4 | 12 | 79 |
| Comignolo di cemento “B” | 20 x 20 | 4 | 12 | 58 |
| Comignolo di cemento “B” | 20 x 30 | 4 | 8 | 77 |
| Comignolo di cemento “B” | 25 x 25 | 4 | 8 | 75 |
| Comignolo di cemento “B” | 30 x 30 | 4 | 8 | 106 |
| Comignolo di cemento “B” | 30 x 40 | 5 | 4 | 175 |
| Comignolo di cemento “B” | 40 x 40 | 5 | 4 | 199 |

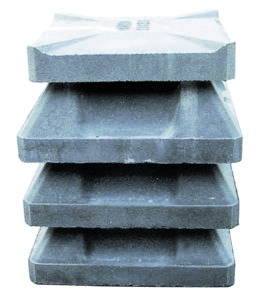

DIMENSIONI PIASTRE/ELEMENTI COMIGNOLO TIPO B PRESSATO
| cod. Elementi | Misure esterne in cm A B |
Misure esterne in cm C D |
Misure esterno testa in cm E F |
Altezza elementi in cm H |
N. elementi comignolo completo |
|---|---|---|---|---|---|
| 39751515 | 15 x 15 | 33 x 33 | 28 x 28 | 11,5 | 3 + 1 |
| 39751520 | 15 x 20 | 33 x 38 | 28 x 32 | 11,5 | 3 + 1 |
| 39751530 | 15 x 30 | 35 x 50 | 27 x 41 | 13,0 | 3 + 1 |
| 39751540 | 15 x 40 | 34 x 59 | 29 x 54 | 14,5 | 3 + 1 |
| 39752020 | 20 x 20 | 38 x 38 | 32 x 32 | 12,0 | 3 + 1 |
| 39752030 | 20 x 30 | 41 x 51 | 33 x 43 | 13,0 | 3 + 1 |
| 39752525 | 25 x 25 | 44 x 44 | 39 x 39 | 13,5 | 3 + 1 |
| 39753030 | 30 x 30 | 53 x 53 | 43 x 43 | 14,5 | 3 + 1 |
| 39753040 | 30 x 40 | 56 x 66 | 44 x 54 | 17,0 | 4 + 1 |
| 39754040 | 40 x 40 | 64 x 64 | 56 x 56 | 16,0 | 4 + 1 |
CANNE IN ARGILla espansa
Le Canne in argilla espansa GEA tipologia Leca di Fibrotubi sono elementi in blocchi che consentono di realizzare condotti d’aerazione, come cavedi in cui inserire condotti fumari. I blocchi sono di forma cubica da h 25 cm in calcestruzzo di argilla alleggerito, vibrocompresso con foro rettangolare/quadrato.
L’ utilizzo è limitato alle norme vigenti, e non sono idonei per evacuare i prodotti delle combustioni o dei vapori di cottura.
Le Canne in argilla espansa , sono completabili con le converse e comignoli inox linea Eterinox, oppure con comignoli in cemento linea GEA.
| Denominazione | Misure esterne in cm (cm) | Misure interne in cm | Elementi al ml | Q.tà per bancale | Peso kg/ml |
|---|---|---|---|---|---|
| Canna in argilla espansa | 25 x 25 | 15 x 15 | 4 | 16 | 38 |
| Canna in argilla espansa | 25 x 30 | 15 x 20 | 4 | 16 | 46 |
| Canna in argilla espansa | 25 x 40 | 15 x 30 | 4 | 12 | 56 |
| Canna in argilla espansa | 30 x 30 | 20 x 20 | 4 | 16 | 55 |
| Canna in argilla espansa | 36 x 36 | 25 x 25 | 4 | 9 | 65 |
| Canna in argilla espansa | 30 x 40 | 20 x 30 | 4 | 12 | 63 |
| Canna in argilla espansa | 40 x 40 | 30 x 30 | 4 | 9 | 76 |
| Canna in argilla espansa | 41 x 51 | 30 x 40 | 4 | 6 | 89 |
| Canna in argilla espansa | 52 x 52 | 40 x 40 | 4 | 4 | 106 |
| Canna in argilla espansa | 25 x 50 | 15 x 40 | 4 | 8 | 66 |
COMIGNOLI IN CEMENTO
I comignoli in cemento GEA sono elementi per il convogliamento in atmosfera e dispersione dei prodotti della combustione. Realizzati in malta-cementizia sono installabili nella parte terminale del camino. Da scegliersi nella tipologia A oppure B.
| Denominazione | Misure esterne in cm (cm) | Elementi al ml | Q.tà per bancale | Peso kg/ml |
|---|---|---|---|---|
| Comignolo di cemento “A” | 15 x 15 | 4 | 18 | 27 |
| Comignolo di cemento “A” | 15 x 20 | 4 | 18 | 30 |
| Comignolo di cemento “A” | 15 x 30 | 4 | 12 | 37 |
| Comignolo di cemento “A” | 20 x 20 | 4 | 12 | 35 |
| Comignolo di cemento “A” | 25 x 25 | 4 | 12 | 43 |
| Comignolo di cemento “A” | 20 x 30 | 4 | 12 | 43 |
| Comignolo di cemento “A” | 30 x 30 | 4 | 8 | 60 |
| Comignolo di cemento “A” | 30 x 40 | 5 | 8 | 85 |
| Comignolo di cemento “A” | 40 x 40 | 5 | 6 | 124 |
| Comignolo di cemento “A” | 40 x 50 | 5 | 4 | 165 |
| Comignolo di cemento “A” | 50 x 50 | 5 | 2 | 165 |
| Denominazione | Misure esterne in cm (cm) | Elementi al ml | Q.tà per bancale | Peso kg/ml |
|---|---|---|---|---|
| Comignolo di cemento “B” | 15 x 15 | 4 | 12 | 39 |
| Comignolo di cemento “B” | 15 x 20 | 4 | 12 | 44 |
| Comignolo di cemento “B” | 15 x 30 | 4 | 8 | 54 |
| Comignolo di cemento “B” | 15 x 40 | 4 | 12 | 79 |
| Comignolo di cemento “B” | 20 x 20 | 4 | 12 | 58 |
| Comignolo di cemento “B” | 20 x 30 | 4 | 8 | 77 |
| Comignolo di cemento “B” | 25 x 25 | 4 | 8 | 75 |
| Comignolo di cemento “B” | 30 x 30 | 4 | 8 | 106 |
| Comignolo di cemento “B” | 30 x 40 | 5 | 4 | 175 |
| Comignolo di cemento “B” | 40 x 40 | 5 | 4 | 199 |
| cod. Elementi | Misure esterne in cm A B |
Misure esterne in cm C D |
Misure esterno testa in cm E F |
Altezza elementi in cm H |
N. elementi comignolo completo |
|---|---|---|---|---|---|
| 39751515 | 15 x 15 | 33 x 33 | 28 x 28 | 11,5 | 3 + 1 |
| 39751520 | 15 x 20 | 33 x 38 | 28 x 32 | 11,5 | 3 + 1 |
| 39751530 | 15 x 30 | 35 x 50 | 27 x 41 | 13,0 | 3 + 1 |
| 39751540 | 15 x 40 | 34 x 59 | 29 x 54 | 14,5 | 3 + 1 |
| 39752020 | 20 x 20 | 38 x 38 | 32 x 32 | 12,0 | 3 + 1 |
| 39752030 | 20 x 30 | 41 x 51 | 33 x 43 | 13,0 | 3 + 1 |
| 39752525 | 25 x 25 | 44 x 44 | 39 x 39 | 13,5 | 3 + 1 |
| 39753030 | 30 x 30 | 53 x 53 | 43 x 43 | 14,5 | 3 + 1 |
| 39753040 | 30 x 40 | 56 x 66 | 44 x 54 | 17,0 | 4 + 1 |
| 39754040 | 40 x 40 | 64 x 64 | 56 x 56 | 16,0 | 4 + 1 |
