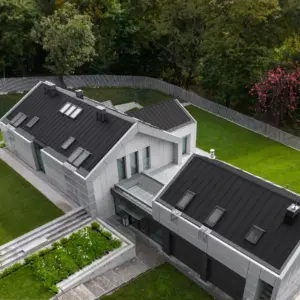

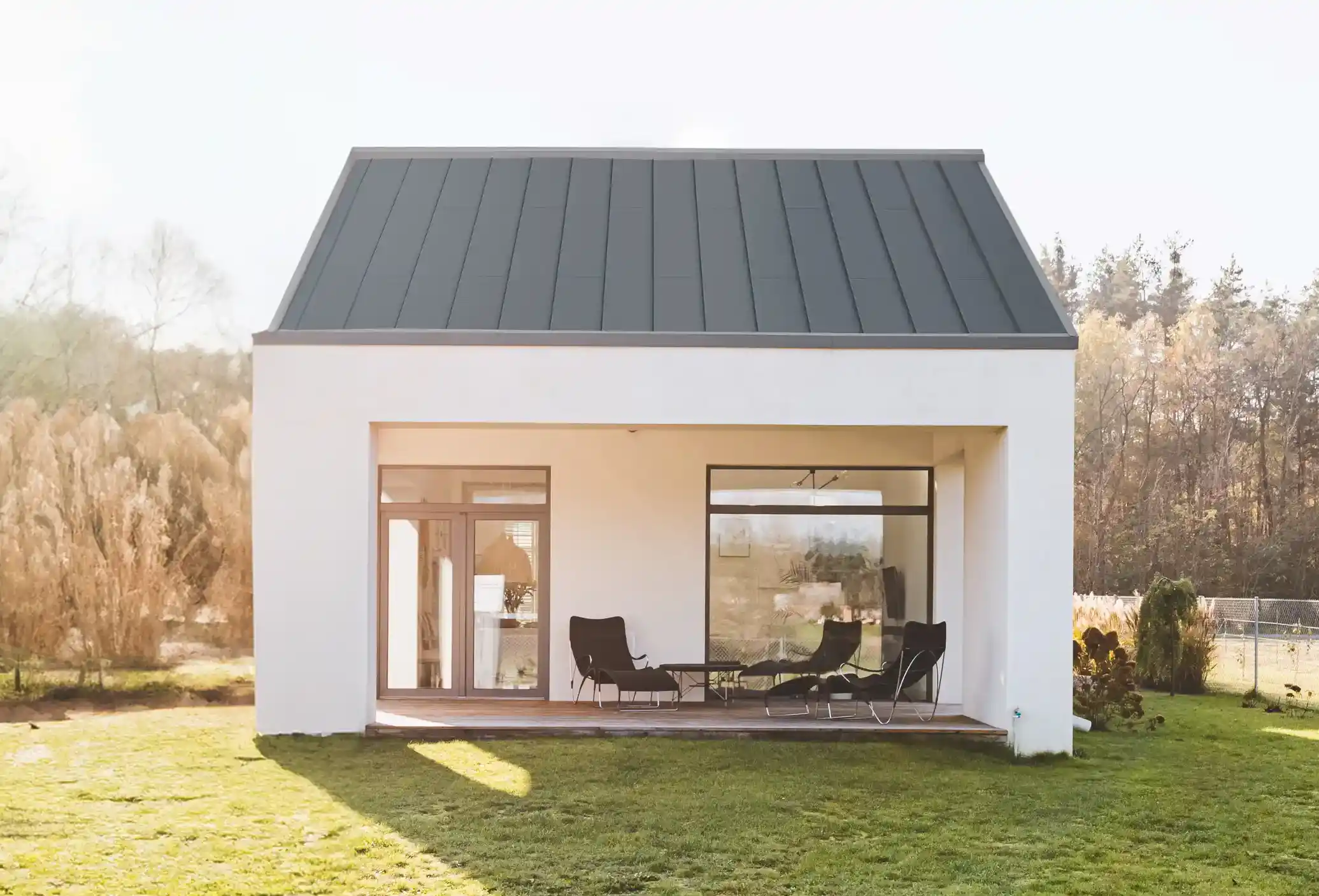

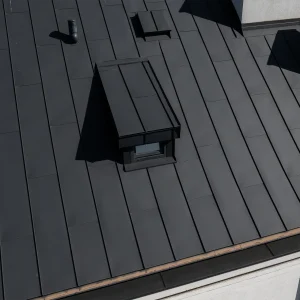

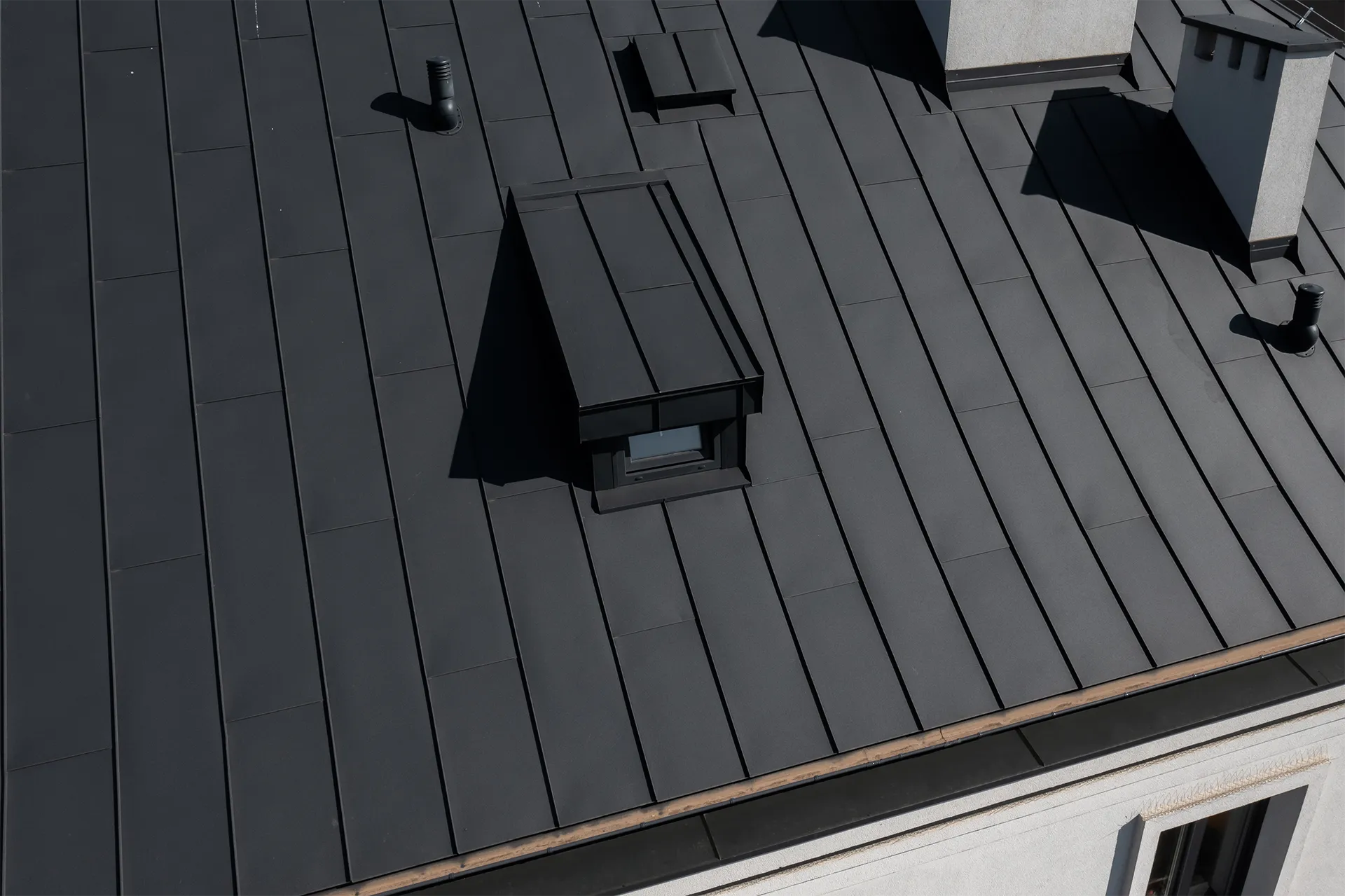

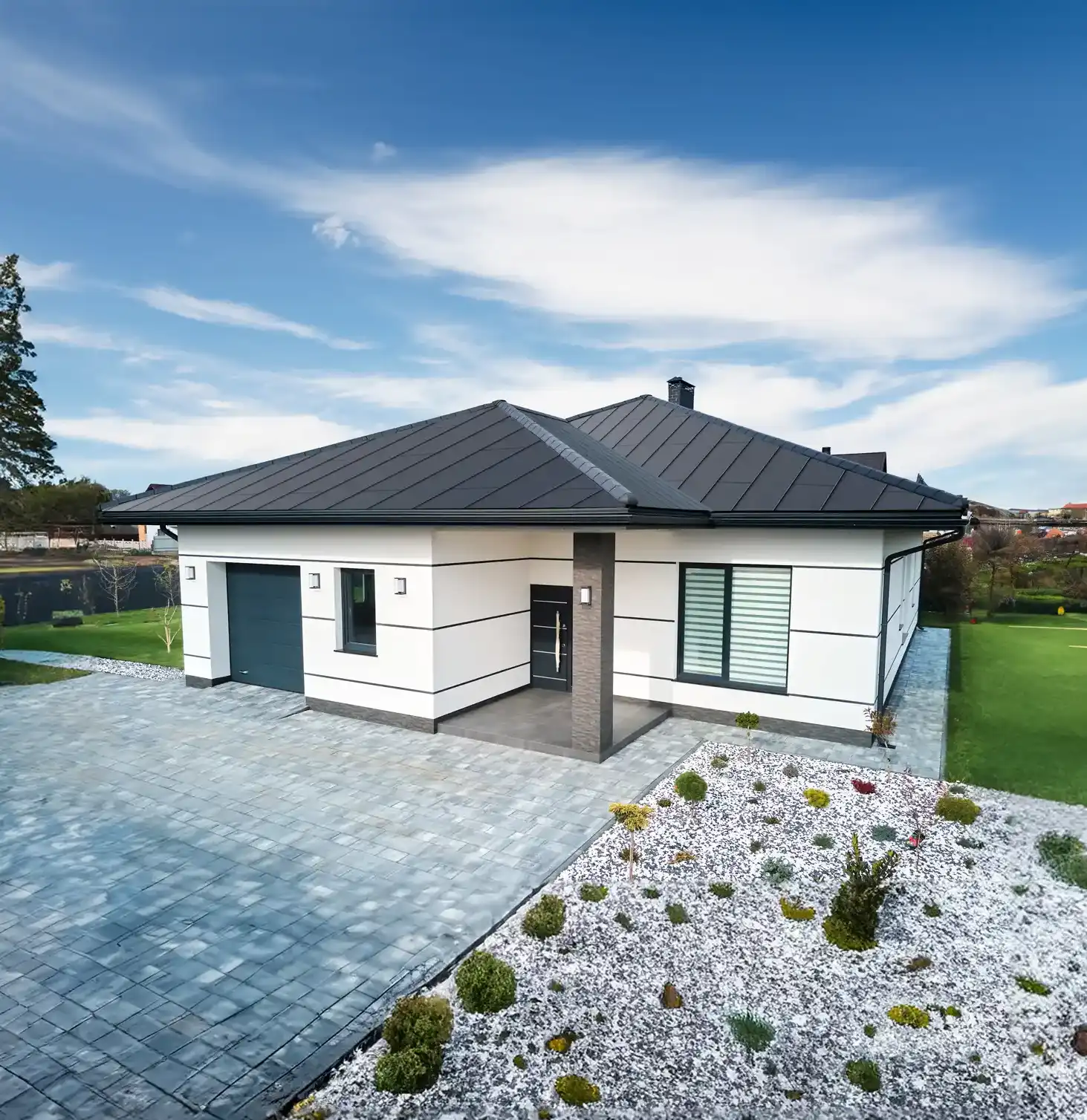

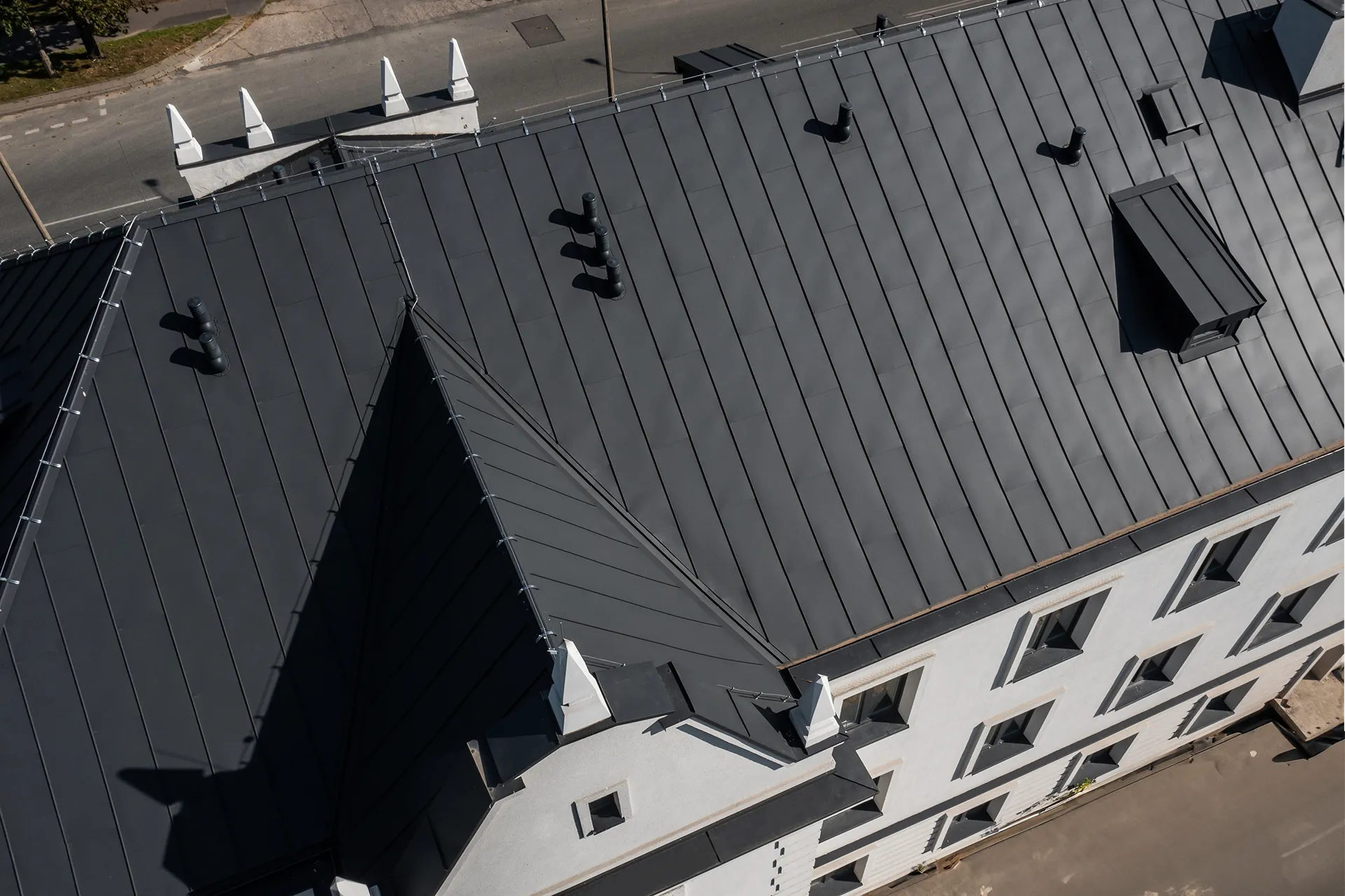

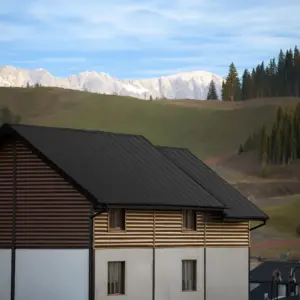

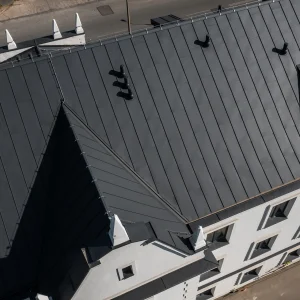

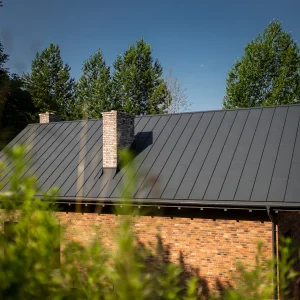

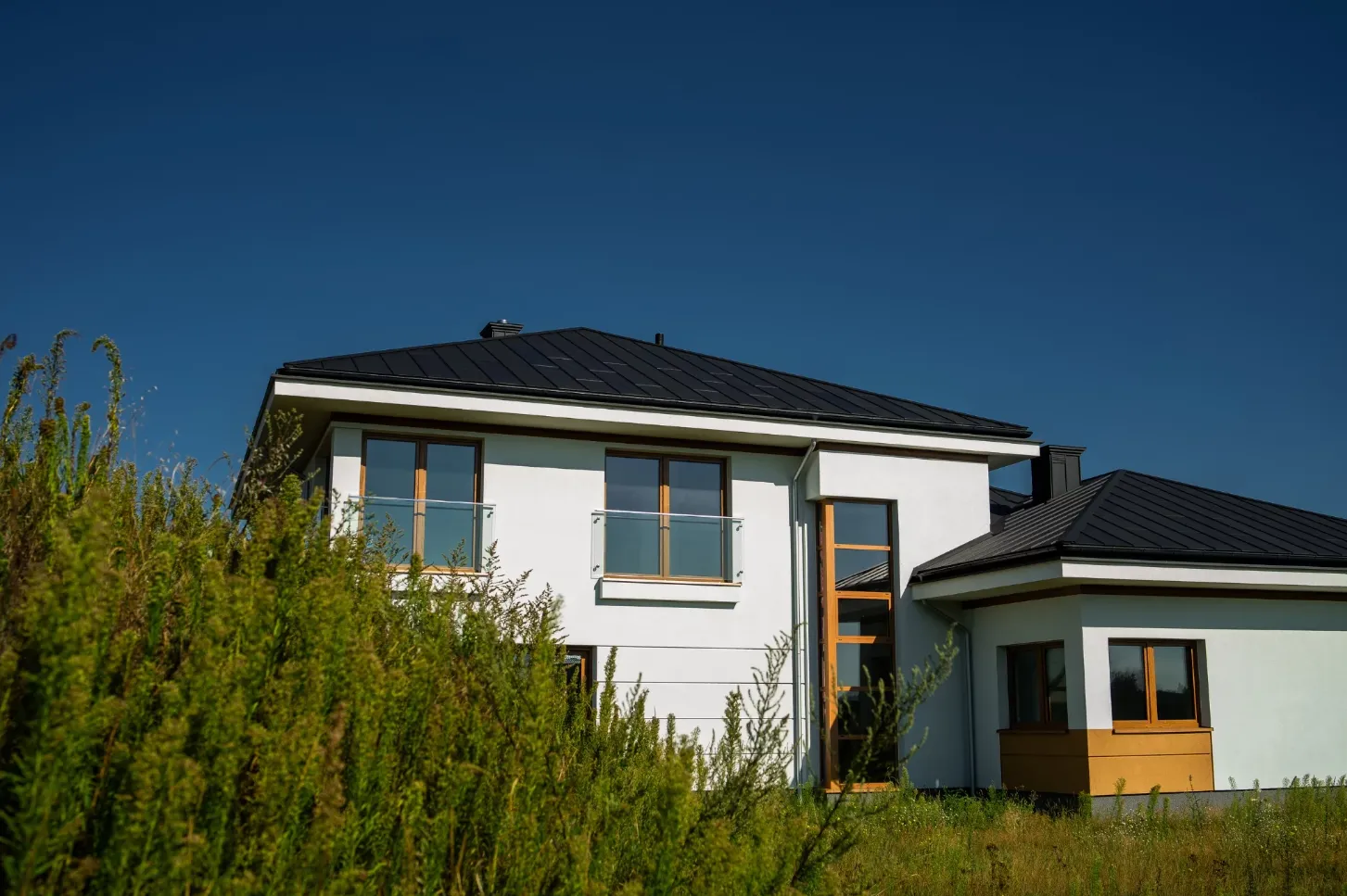

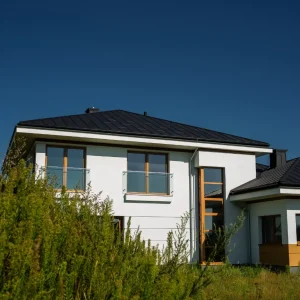

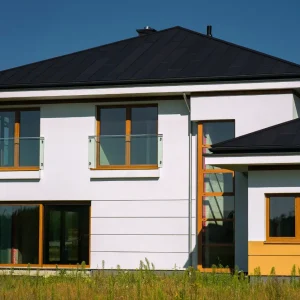

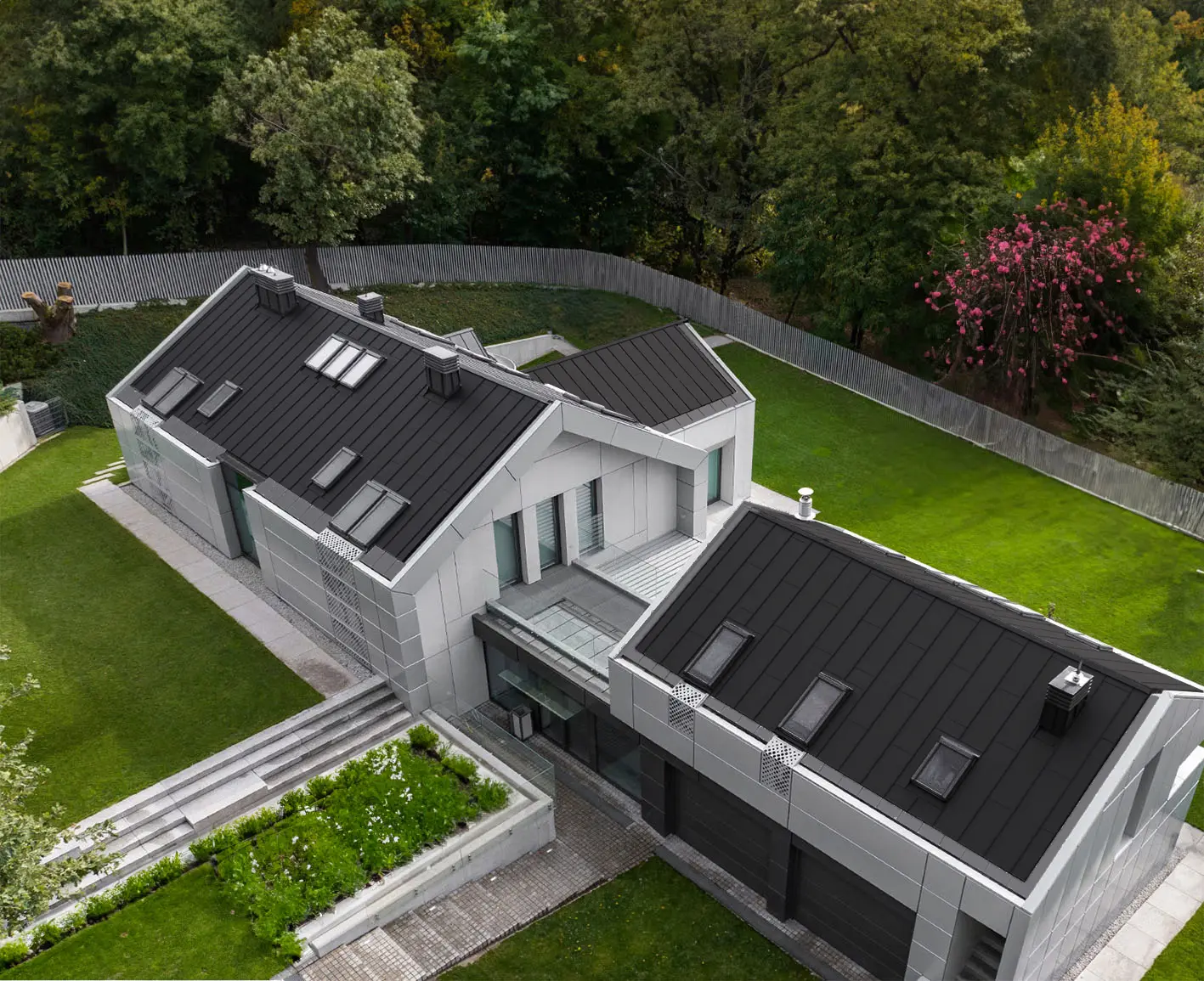

Fibrograf è la lastra modulare da copertura in acciaio preverniciato che ricorda un sistema aggraffato, grazie alla particolare geometria del sistema.
Il tetto costruito con la soluzione Fibrograf propone un’elevata tenuta all’acqua, impermeabilità e una copertura senza fissaggi a vista.
La sua modularità, abbinata alla tecnologia di chiusura ad incastro, semplifica il processo d’installazione e regala al tuo tetto un’immagine elegante e senza tempo.
Nomenclatura |
Fibrograf S |
Fibrograf L |
---|---|---|
Altezza ripiegatura | 22 mm | 22 mm |
Larghezza complessiva | 558 mm | 558 mm |
Larghezza effettiva | 527 mm | 527 mm |
Spessore della lamiera | 0,5 mm | 0,5 mm |
Lunghezza della lastra | 1080 mm | 2100 mm |
Lunghezza utile in opera della lastra | 1020 mm | 2040 mm |
Lunghezza banda di ancoraggio | 30 mm | 30 mm |
Pendenza minima della falda | ≥ 9° (15%) |
Spessore Verniciatura | Resistenza alla corrosione | Resistenza ai raggi UV | Periodo di garanzia |
35 µm | RC4 | RUV 4 | 30 anni |
Punti di forza
INCASTRO FACILE
Struttura brevettata che consente agli incastri di adattarsi perfettamente.
SIGILLO DI TENUTA
E’ una soluzione brevettata che garantisce agli incastri di adattarsi perfettamente come mai prima.
MODULARITÀ
E’ sinonimo di vantaggi come rapidità di assemblaggio, trasporto e stoccaggio nonché dell’intero processo di installazione data dal ripetersi, di due misure standard.
MICRO BUGNATURA
Grazie alla finitura micro bugnata si eviterà lo spiacevole effetto visivo dell’ondulamento tipico della lamiera andando inoltre ad irrobustire la sezione della lastra.
NESSUN FISSAGGIO A VISTA
Grazie ai prefori integrati nella lastra non è necessario effettuare fori a vista, causa di infiltrazioni per ottenere un fissaggio a tenuta e sicuro.
ANCORAGGIO SICURO
E’ ancora più efficace grazie alla banda ripiegata di aggancio posizionata sul retro della lastra.
VANTAGGI
DESIGN ESCLUSIVO
Trasforma il tuo tetto in un capolavoro pensato per ogni esigenza con la nostra gamma di colori, in grado di valorizzare ad adattarsi ad ogni contesto.
IMPERMEABILITÀ
DESIGN ESCLUSIVO
Trasforma il tuo tetto in un capolavoro pensato per ogni esigenza con la nostra gamma di colori, in grado di valorizzare ad adattarsi ad ogni contesto.
IMPERMEABILITÀ
LEGGEREZZA
Le nostre lastre sono progettate per essere leggere, maneggevoli e pratiche in qualsiasi evenienza. Andando in contro anche alle più complicate situazioni di posa.
LEGGEREZZA
Le nostre lastre sono progettate per essere leggere, maneggevoli e pratiche in qualsiasi evenienza. Andando in contro anche alle più complicate situazioni di posa.
GARANZIE SUL COLORE
Con i suoi 35 micron di spessore Fibrograf garantisce tenuta al colore ed agli eventi atmosferici per oltre 30 anni, garantendo finish ed estetica della copertura a prova di tempo.
SEMPLICITÀ di posa
Facilità di installazione grazie al metodo di montaggio pensato e testato per un montaggio in soli 3 STEP! In grado di soddisfare ogni esigenza cantieristica.
GARANZIE SUL COLORE
Con i suoi 35 micron di spessore Fibrograf garantisce tenuta al colore ed agli eventi atmosferici per oltre 30 anni, garantendo finish ed estetica della copertura a prova di tempo.
SEMPLICITÀ di posa
Facilità di installazione grazie al metodo di montaggio pensato e testato per un montaggio in soli 3 STEP! In grado di soddisfare ogni esigenza cantieristica.
1. Fissa la prima lastra Fibrograf al supporto. Incastra la lastra Fibrograf alla gronda di avviamento tramite la piega di ancoraggio, utilizzando un martello di gomma, ed assicurandoti di lasciare uno spazio di dilatazione di 10-15 mm. Fissa poi la lastra al supporto sottostante tramite la banda pre forata.
2. Sovrapponi la lastra successiva e … CLICK! Sovrapponi alla lastra fissata in precedenza quella successiva e con leggere pressioni, tramite blocchi in legno e martello gommato, incastra le lastre garantendo tenuta e stabilità.
3. Assestamento e garanzia di tenuta. Assestare tramite appositi strumenti le lastre garantendo una messa in opera a prova di squadro ed ermeticità.
Disponibile in tre colorazioni Marrone Pecan, Grigio antracite e Nero velvet.
La qualità della verniciatura garantita 30 anni è racchiusa in 35 micron che garantiscono tenuta del colore.
Marrone Pecan
Grigio Antracite
Nero Velvet
Piegatura di partenza in gronda
Dimensioni:
Spessore Lamiere: 0.5 mm
Lunghezza: 2000 mm
Sviluppo: 250 mm
colmo di vertice
Dimensioni:
Spessore Lamiere: 0.5 mm
Lunghezza: 2000 mm
Sviluppo: 416 mm
Scossalina laterale
Dimensioni:
Spessore Lamiere: 0.5 mm
Lunghezza: 2000 mm
Sviluppo: 179 mm
Viti di fissaggio
Dimensioni:
Spessore Lamiere: d4,2 x L32 mm
Lunghezza: F 11,0 mm
Sviluppo: K 2,3 mm
Fissaggio adatto per scossaline, realizzazione di giunzioni a sovrapposizione in lamiera per uno spessore fino a 3 mm. Spessore del rivestimento di zinco min. 12 μm con elevato livello di protezione anticorrosione testa cilindrica con presa PH per corretta pressione dell’elemento fissato.
Membrana Fibroperm traspirante impermeabile
Dimensioni:
1 rotolo ogni 65 metri
Membrana traspirante a quattro strati con armatura in tessuto non tessuto, protezione nera sulle facce esterne, impermeabile all’acqua e altamente traspirante. Grazie alla sua alta permeabilità al vapore acqueo è ideale sia su tetti ventilati che non: l’umidità residua proveniente dai locali di temperatura maggiore può così essere evacuata senza ritorno verso il pacchetto di copertura.
